现在我们经常用到的或者见到的电池，大概有这么几类：一种是一次性电池，就是一般的干电池。干电池（锌锰电池）有两种。
一种是碱性干电池，一种是普通的碳锌干电池。碱性电池，5号电池大概5块钱一节（南孚的），碳锌电池1块钱一节，便宜的好像是3毛钱一节。

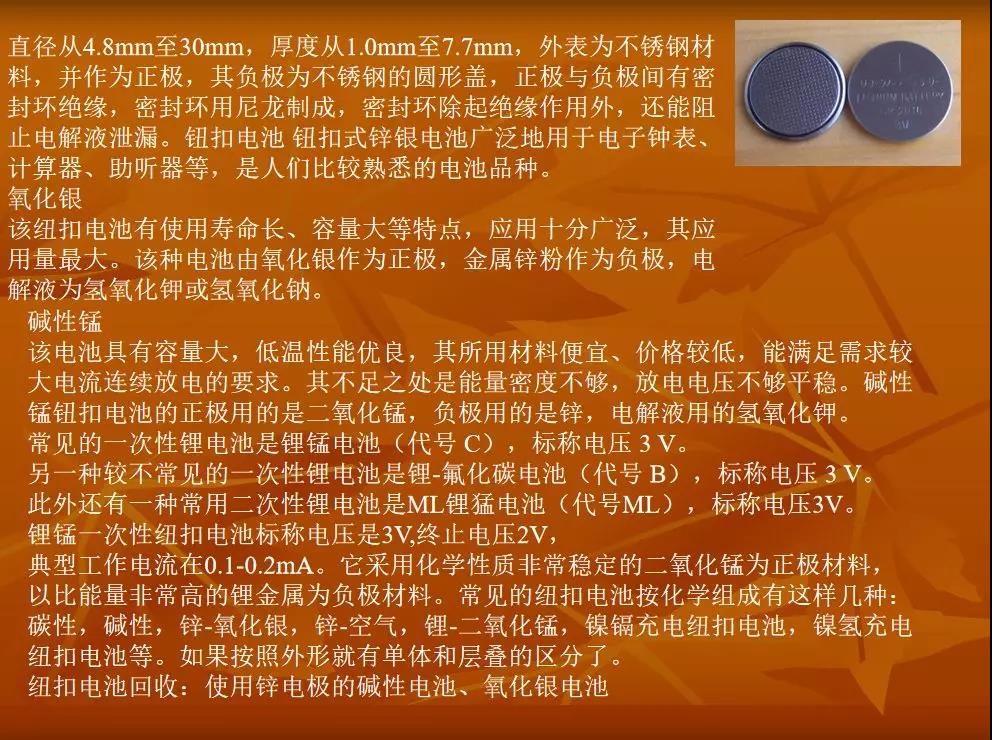

纽扣电池有两种，一种像电脑里面或者汽车遥控器上用的，3伏的，一般是锂锰的电池。还有一种是1.2到1.5伏的，有两种，一种就是锌锰电池，一种是氧化银电池。
刚才文献里面讲到一个氧化汞，但是目前市场上好像没有氧化汞电池。锌锰电池里面为了提高性能，在锌或者是锌片上，加一点汞，让电池不容易自放电，不容易损耗电量，放电的能量更大。加汞是提高电池的性能。
现在要求无汞化，干电池里面有的写零汞零镉，有的不写。但是国家有标准，一般不能超过0.025%，超过了电池就不合格，但是它还是有一点，碱性锌锰电池一般含汞年低于1ppm。这就是刚才我们讲的电池里面的有害物，大家比较敏感的汞、镉，现在也比较少了。
另外，普通的锌锰电池里有锌片，为了改进锌片的性能，会加铅，没有铅锌片会硬。但是量比较少。为了提高性能还会加镉，但也比较少。
电池的有害物，其实就是汞、镉、铅，但是量非常少。锌和锰本身应该是没什么毒性。比如说猪饲料里面会加锌加锰，小孩也会补锌，农业也会用锌，化肥里有时微量元素也加锰。锌和锰本身毒性并不大，没有多大的危害性。
除了这几种最常见的，另外还有铅电池。铅酸电池，现在问题不是很大。因为现在指定厂家要回收，以旧换新、或者给钱，或者卖给回收的人。他们收了以后统一运到生产厂家。有的电池的生产厂家也回收。卖废品的收来卖到厂里加工。那么回收问题就解决了。而且这种电池一般比较大，所以回收的方面与我们关系不是很大。
其他跟我们关系比较大的就是锂电池、镍氢镍镉电池。现在充电宝都是锂电池。锂电池是3伏，镍氢电池只有1.2-1.3伏。现在镍氢镍镉电池的量比较少。
普通电池正极都是二氧化锰，电池用完了之后，它有一部分是二价锰，有一部分是三价，就是一氧化锰，或者是氢氧化锰，是锰的混合物。负极一般就是锌片。如果是纽扣的氧化银电池，正极应该是氧化银，负极的锌。锂锰电池，正极是氧化锰，负极的是锂。
镍氢镍镉电池，正极是氧化镍，负极是镉粉或镉片，镍氢电池负极是金属镍的材料。锂电池，负极是石墨，正极就是锂的化合物。
电解液中，锂电池用的是非水电解质，是有机物加了一部分其他物质混在一起，所以锂电池容易起火燃烧，因为里面加的是有机物。打开以后能闻到有机气体。其他的电池电解液都是无机物，都是氢氧化钾、氢氧化钠，或者氯化锌，氯化铵，都是无机物。所以普通电池烧不起来，而且也没有什么气味。所以对人体来说，就没有太多危害。
电池里面其他的东西，外面的壳是一个铁壳，碳锌电池导电的有一个铜冒，电极有炭芯，碱性锌锰电池是金属芯。里面有隔膜，隔膜是塑料做或纸做的。还有密封片，密封片一般都是高分子材料。
那么这些成份要怎么回收？我们大概把它归纳一下。
首先就是有危险性的，氧化银电池里有氧化汞，含量高一点，因为它是要提高纽扣电池的性能。
然后是镍氢镍镉电池，但是这类电池现在用的相对比较少，市场也把它分离出来因为它这里面有银、有镍，比较值钱。
纽扣电池外面是不锈钢壳，回收以后把不锈钢的壳分出来，里面的金属卖给专门做贵金属回收的冶炼企业。他们专门回收这种含贵金属的危险物质。
危险物质里面金、银、镍等都有。回收之后他们有办法处理。我们做电池回收不必要操心这些事情。含有害物质的电池直接按照贵金属计价卖掉。现在都已经专业回收了。
锂电池现在也专业回收了。充电宝、手机、电脑用的电池现在全都是锂电池。不管哪种锂电池，都可以回收给统一做锂电池回收的人。
专业回收的现在国家有十几家挂了牌照的。钮块电池有一部分锂锰电池，它里面的锂跟锰的金属，但量很少，这里面有二氧化锰，因为锂电池里面本身也有锰，也可以混在一起回收。锂电池就直接分出来给锂电池的厂家去回收就行了。
现在唯一没有回收的是锌锰电池，就是我们家里用的干电池。干电池有两类，一个是碱性的，一个是普通的。
现在普通的炭芯电池，不充电的电池，一般都是这两类锌锰电池。还有纽扣电池也有锌锰电池。这部分作为普通电池可以回收。它里面有氧化锰、金属锌、氧化锌、氯化铵、氢氧化钠、氢氧化钾，外面有铁壳，有一部分是锌片，外面还有一层塑料膜，里面有一个隔膜是纸。
这种电池的回收方法其实很简单。用机器分离，铁和金属用机器破碎，正极都变成粉末，筛出来就可以。铁、锌比较重，铁可以拿磁铁吸出来。塑料和纸一般就跟金属分开了。就分这三大类。金属一类，塑料和纸。粉末可以回收，主要的价值就在这里面，比例占到80%。
化学物质回收，我们设计了一个方案，首先用水洗，氯化铵和氯化钾溶解，浓缩之后，氯化铵、氯化钾可以做复合肥。锌锰可以变成氧化物，也可以做成硫酸盐，可以作为产品卖。还有一部分氧化锰，正极材料是混合了碳粉，就是石墨和乙炔黑。碳粉可以分离。
这里我们把几个电池破碎、拆解了，大家可以看一下。比如碱性电池，切开以后，可以看到外面这个壳喷了碳粉可以导电，正极是氧化锰和石墨混在一起，在铁壳里面包着作为正极，通过一个塑料纸把它隔开，纸的另一边是锌片，正极里面加了电解液，一般是氯化锌。
碱性电池因为里面加了碱，一般是氢氧化钾或者氢氧化钠，大部分应该是氢氧化钾。中间的锌粉连着一个铜芯导电。铜芯连着外面的一个负极片。外面有个塑料绝缘环，把正极和负极隔离开，防止短路。如果正极和壳是一体的就是碱性电池。这些电池（5号电池）重量大概有14克到15克。1号电池很粗大，估计有5个这么重。
普通的家庭电池，外面也是个铁壳，里面包着塑料纸，塑料纸起绝缘作用。铁壳只是密封作用，不能做电极。塑料纸里面放了一个锌片，就是它的负极。
锌片的里面又包了一层隔膜纸，隔膜纸就是把正极和负极把它给隔开，中间离子可以穿过，但是正极和负极的材料不能接触，接触以后就短路了。
这个纸里面包的就是二氧化锰和碳粉混合的正极。普通电池的正极和负极，跟碱性电池是不一样的。正极和负极两端都有塑料把它隔开。两端都有绝缘环是普通的碳锌，一边有绝缘环的是碱性电池。
镍氢电池、锂电池跟普通的碱性电池区别。它负极和钢壳是一体的。碱性电池正极和钢壳是一体的。铁壳子是做负极的，正极外面有塑料环和负极隔开绝缘。正极里面压的绝缘环。负极这里还有个安全阀，压力大以后，有些气体会爆。里面有正极和负极和隔膜。正极材料就是黑糊糊的附在铝片上，负极就是铜片上附的石墨粉。正极负极之间加一个隔膜。
加一个塑料隔膜，然后把它卷起来、塞进去。铜箔和铝箔，就是正负极上再接两根线。两根线，一端是接铜箔上面是负极，一端接到铝箔是正极，再把它压起来密封。
我们把普通的干电池，里的二氧化锰、炭极拿出来。普通干电池，它里面是有炭棒的，它的电解液是氯化铵和氯化锌。水洗之后就溶解了，然后烘干大概有7.28g。然后用酸泡，变成4.18g，酸泡之后的溶液中是硫酸锰和硫酸锌。然后用碱中和，就变成氢氧化锰和氢氧化锌。再烘干，只有2.3克，剩下的大概有3克二氧化锰，有1克石墨粉。所以这里面的成分是可以分开的。
干电池的主要成份，按金属来说锌，大概占15%到20%。锰20%到25%，铁15%，碳10%到15%，如果是锌和锰的氧化物的总量，大概占到80%。如果是按金属算，这里面也超过一半了。
这个就是它做碱性电池加工的工艺流程图。
以上是中南大学化学化工学院 叶华老师
在2019年7月24日 废电池回收研讨会上发言
主办方：
深圳零废弃（无毒先锋）
零废弃联盟
支持单位
本次活动是“深圳市零废弃环保公益事业发展中心”实施的“化学品管理民间网络与能力建设”项目的一部分，是由联合国开发计划署负责管理的全球环境基金小额赠款计划支持的。
同时感谢北京市企业家环保基金会（阿拉善SEE）提供部分资金支持。本文内容及意见仅代表主办单位的观点，与阿拉善SEE的立场或政策无关。
【支持我们】
无毒先锋发起了[彩色地球最爱环保人]“联合抗击‘隐形污染’，消除有毒化学物质对中国人群的危害”的一起捐，长按识别图中的二维码即可支持我们！感谢您的捐赠！
